পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: GN20*20 GN 20*30
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 3-5 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
অনমনীয় খাদ কাপলিং |
মডেল: |
জিএন সিরিজ |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
20 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
15-20 গ্রাম |
নাম: |
অনমনীয় খাদ কাপলিং |
মডেল: |
জিএন সিরিজ |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
20 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
15-20 গ্রাম |

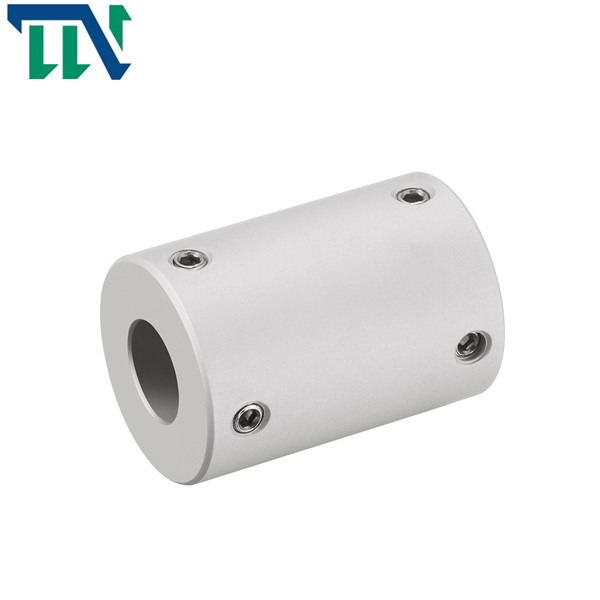

CNC এর জন্য অনমনীয় GN 20X20 30 Rigif Shaft Coupling Setcrew অ্যালুমিনিয়াম অ্যালয়
পণ্য বৈশিষ্ট্য
রিজিড কাপলিং হল এক ধরনের টরসিয়াল রিজিড কাপলিং, যার লোড বহন করার সময়ও ঘূর্ণন ছাড়পত্র নেই।এমনকি যখন বিচ্যুতির কারণে একটি লোড থাকে, তখনও অনমনীয় কাপলিং টর্ককে অনমনীয়ভাবে প্রেরণ করে।
ট্রান্সমিশন টর্কের মাত্রা অনুযায়ী অনমনীয় কাপলিংয়ের ফ্ল্যাঞ্জের বোল্টগুলি রিমিং হোলগুলির জন্য সমস্ত বোল্ট হতে পারে, বা তাদের অর্ধেকটি গর্তের রিমিং করার জন্য বোল্ট এবং বাকি অর্ধেকটি সাধারণ বোল্ট।
সুবিধাদি:
1. হালকা ওজন, অতি-নিম্ন জড়তা এবং উচ্চ সংবেদনশীলতা 2. রক্ষণাবেক্ষণ মুক্ত, সুপার তেল এবং জারা প্রতিরোধের 3. অ্যালুমিনিয়াম খাদ এবং স্টেইনলেস স্টীল উপকরণ 4. ফাস্টেনিং বল্টের ধরন, ক্ল্যাম্পিং টাইপ এবং সেপারেশন টাইপ দেওয়া হয়েছে 5. বিভিন্ন ছিদ্র সহ পণ্যের মডেল উভয় প্রান্তে মাপ স্টক পাওয়া যায়
Changzhou Tianniu ফ্যাক্টরি প্লাম কাপলিং, অনমনীয় কাপলিং, ইউনিভার্সাল কাপলিং, ক্রস স্লাইড কাপলিং, উইন্ডিং কাপলিং, বেলো কাপলিং, ডাবল মেমব্রেন কাপলিং এবং অন্যান্য পণ্যগুলির একটি পেশাদার প্রস্তুতকারক।প্রক্রিয়াকরণ কোম্পানির একটি সম্পূর্ণ এবং বৈজ্ঞানিক মান ব্যবস্থাপনা ব্যবস্থা রয়েছে।
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel পরামিতি | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | অ্যানোডাইজিং চিকিত্সা | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
