পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: জিএন 16*16 জিএন 16*24
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 3-5 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
অনমনীয় খাদ কাপলিং |
মডেল: |
জিএন সিরিজ |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
16 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
6g-10g |
নাম: |
অনমনীয় খাদ কাপলিং |
মডেল: |
জিএন সিরিজ |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
16 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
6g-10g |

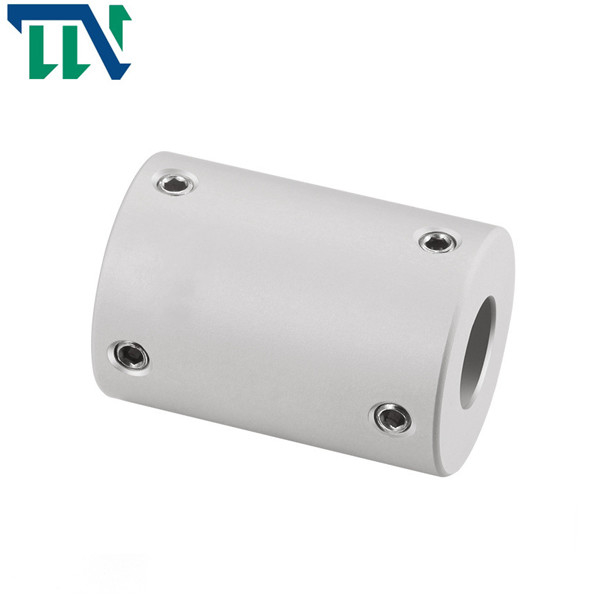

অনমনীয় নমনীয় খাদ কাপলিং সেটক্রু অ্যালুমিনিয়াম খাদ মেট্রিক
পণ্য বৈশিষ্ট্য
রিজিড কাপলিং হল এক ধরনের টরসিয়াল রিজিড কাপলিং, যার লোড বহন করার সময়ও ঘূর্ণন ছাড়পত্র নেই।এমনকি যখন বিচ্যুতির কারণে একটি লোড থাকে, তখনও অনমনীয় কাপলিং টর্ককে অনমনীয়ভাবে প্রেরণ করে।
ট্রান্সমিশন টর্কের মাত্রা অনুযায়ী অনমনীয় কাপলিংয়ের ফ্ল্যাঞ্জের বোল্টগুলি রিমিং হোলগুলির জন্য সমস্ত বোল্ট হতে পারে, বা তাদের অর্ধেকটি গর্তের রিমিং করার জন্য বোল্ট এবং বাকি অর্ধেকটি সাধারণ বোল্ট।
> ইন্টিগ্রেটেড গঠন, উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ উপকরণ সামগ্রিক ব্যবহার
> উচ্চ ঘূর্ণন সঁচারক বল, উচ্চ অনমনীয়তা
> অনমনীয় টাইপ মূলত বিকেন্দ্রিকতার অনুমতি দেয় না, তাই এটি ব্যবহারে সম্পূর্ণরূপে সামঞ্জস্য করা আবশ্যক
> সেট স্ক্রু স্ক্রু বন্ধন পদ্ধতি
Changzhou Tianniu ফ্যাক্টরি প্লাম কাপলিং, অনমনীয় কাপলিং, ইউনিভার্সাল কাপলিং, ক্রস স্লাইড কাপলিং, উইন্ডিং কাপলিং, বেলো কাপলিং, ডাবল মেমব্রেন কাপলিং এবং অন্যান্য পণ্যগুলির একটি পেশাদার প্রস্তুতকারক।প্রক্রিয়াকরণ কোম্পানির একটি সম্পূর্ণ এবং বৈজ্ঞানিক মান ব্যবস্থাপনা ব্যবস্থা রয়েছে।
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel পরামিতি | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | অ্যানোডাইজিং চিকিত্সা | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
