পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: GFC 30*35
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 15-20 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
মডেল: |
GFC খাদ কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
জলোচ্ছাস আকার: |
5-16 মিমি |
দৈর্ঘ্য: |
35 মিমি |
ওজন: |
0.05 কেজি |
টাউক: |
12.5 |
মডেল: |
GFC খাদ কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
জলোচ্ছাস আকার: |
5-16 মিমি |
দৈর্ঘ্য: |
35 মিমি |
ওজন: |
0.05 কেজি |
টাউক: |
12.5 |
পণ্য বৈশিষ্ট্য
প্রধান বৈশিষ্ট্য
1. কম্পন শোষণ করতে পারে এবং রেডিয়াল, কৌণিক এবং অক্ষীয় বিচ্যুতি ক্ষতিপূরণ দিতে পারে
2. মধ্যবর্তী ইলাস্টোমার সংযোগ
3. তেল প্রতিরোধের এবং বৈদ্যুতিক নিরোধক
4. সেট screws সঙ্গে সুরক্ষিত
5. ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীতে ঘূর্ণনের বৈশিষ্ট্যগুলি হুবহু একই

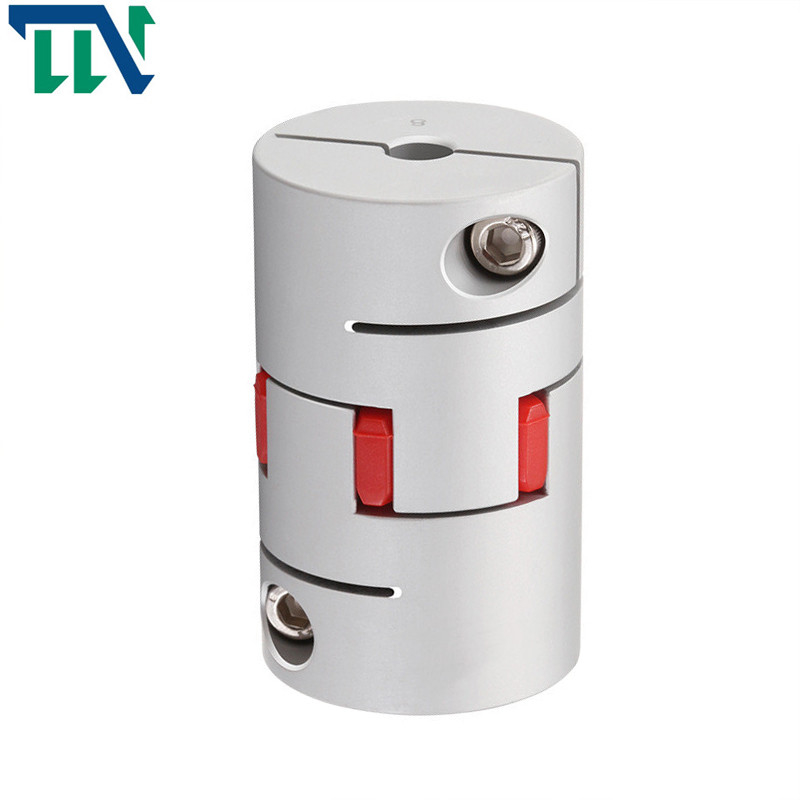

প্লাম ব্লসম কাপলিং একটি বহুল ব্যবহৃত কাপলিং, যা দুটি ধাতব নখর চাকতি এবং একটি ইলাস্টিক বডি নিয়ে গঠিত।দুটি ধাতব নখর চাকতি সাধারণত 45 গেজ ইস্পাত হয়, তবে সংবেদনশীল লোডের প্রয়োজন হলে অ্যালুমিনিয়াম অ্যালয়গুলিও কার্যকর।প্লাম-ব্লসম কাপলিং-এর একটি সাধারণ গঠন, সহজ রক্ষণাবেক্ষণ, তৈলাক্তকরণের প্রয়োজন নেই, সুবিধাজনক পরিদর্শন, রক্ষণাবেক্ষণ-মুক্ত, এবং দীর্ঘ সময়ের জন্য একটানা চলতে পারে।এটিতে ভাল কম্পন স্যাঁতসেঁতে, বাফারিং এবং বৈদ্যুতিক নিরোধক বৈশিষ্ট্য রয়েছে এবং স্থির এবং নির্ভরযোগ্যভাবে কাজ করে।বড় অক্ষীয়, রেডিয়াল এবং কৌণিক ক্ষতিপূরণ ক্ষমতা আছে।ছোট রেডিয়াল আকার, হালকা ওজন, জড়তার ছোট মুহূর্ত, মাঝারি এবং উচ্চ গতির অনুষ্ঠানের জন্য উপযুক্ত।উচ্চ-শক্তির পলিউরেথেন ইলাস্টিক উপাদানগুলি পরিধান-প্রতিরোধী এবং তেল-প্রতিরোধী, বড় ভারবহন ক্ষমতা, দীর্ঘ পরিষেবা জীবন এবং নিরাপদ এবং নির্ভরযোগ্য।
আবেদনের সুযোগ
প্লাম কাপলিংগুলি সিএনসি মেশিন টুলস, সিএনসি লেদস, মেশিনিং সেন্টার, খোদাই মেশিন, সিএনসি মিলিং মেশিন, কম্পিউটার গং, ধাতুবিদ্যা যন্ত্রপাতি, খনির যন্ত্রপাতি, পেট্রোলিয়াম যন্ত্রপাতি, রাসায়নিক যন্ত্রপাতি, উত্তোলন যন্ত্রপাতি, পরিবহন যন্ত্রপাতি, হালকা শিল্প যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। , পাম্প, পাখা, ইত্যাদি
Changzhou Tianniu কারখানা প্লাম কাপলিং, অনমনীয় কাপলিং, ইউনিভার্সাল কাপলিং, ক্রস স্লাইডিং কাপলিং, উইন্ডিং কাপলিং, বেলো কাপলিং, ডাবল মেমব্রেন কাপলিং এবং অন্যান্য পণ্যগুলির একটি পেশাদার প্রস্তুতকারক।প্রক্রিয়াকরণ কোম্পানির একটি সম্পূর্ণ এবং বৈজ্ঞানিক মান ব্যবস্থাপনা সিস্টেম রয়েছে।
এটি বিভিন্ন শৈলীর কয়েক ডজন জাতের তারকা কাপলিং তৈরি করতে পারে।কোম্পানীটি বিভিন্ন অ-মানক কাপলিং এর ডিজাইন এবং উত্পাদন করে।সংক্ষিপ্ত নির্মাণ সময়কাল (উৎপাদন চক্র 4-7 দিন), নির্ভরযোগ্য গুণমান, যুক্তিসঙ্গত মূল্য, সম্পূর্ণরূপে আমদানি প্রতিস্থাপন, পর্যাপ্ত তালিকা এবং পর্যাপ্ত পণ্য সরবরাহ।
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | এলএফ | এলপি | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GFC-14X22 | ৩,৪,৫,৬,৬.৩৫ | 14 | 22 | 14.3 | ৬.৬ | 5.0 | M2.5 | 1.0 |
| GFC-20x25 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 25 | 16.7 | 8.6 | ৫.৯ | M3 | 1.5 |
| GFC-20X30 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 19.25 | 8.6 | ৫.৯ | M3 | 1.5 |
| GFC-25X30 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 30 | 20.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-25X34 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 34 | 22.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-30x35 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 35 | 23 | 11.5 | 10 | M4 | 2.5 |
| GFC-30X40 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 40 | 25 | 11.5 | 10 | M4 | 2.5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 50 | 32.1 | 14.5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 55 | 34.5 | 14.5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14.5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16.1 | 13.5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46.4 | 16.1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48.5 | 17.3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53.5 | 17.3 | 22.5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22.5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74.5 | 24 | 18 | M10 | 30 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (Kg.M2) |
খাদ হাতা উপাদান | শ্রাপনেলের উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GFC-14X22 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | পলিউরেথেন জার্মানি থেকে আমদানি করা | অ্যানোডাইজিং চিকিত্সা | 10 |
| GFC-20X25 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5.0 | 0.1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0.1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0.1 | 1 | £)2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| GFC-30X35 | 12.5 | 0.1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12.5 | 0.1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0.1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0.1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0.1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0.1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0.1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0.1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0.1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0.1 | 1 | £)2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0.1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
